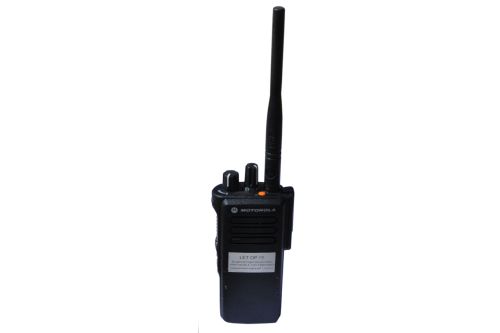

Deze portofoons worden gebruikt voor de communicatie onderling op de bouwplaats.
Technische gegevens:
Gebruiksafmetingen H x B x D:
280 x 70 x 40 mm
Gebruiksgewicht:
0,39 kg
Transportafmeting H x B x D:
310 x 150 x 95 mm
Transportgewicht:
1,1 kg
Spanning:
230 V (lader)
Stroomsterkte:
0,2 A
Aantal kanalen:
16 stuks
Aantal frequenties:
5 stuks geprogrammeerd
Frequentieband:
tussen 146 en 174 MHz
Frequentieinstellingen:
170.330 MHz staat op:
kanaal 1 en 4 (analoog)
kanaal 9 en 12 (digitaal)
170.370 MHz staat op:
kanaal 2 en 5 (analoog)
kanaal 10 en 13 (digitaal)
170.570 MHz staat op:
kanaal 3 en 6 (analoog)
kanaal 11 en 14 (digitaal)
152.0625 MHZ staat op:
kanaal 7 (analoog)
kanaal 15 (digitaal)
152.1125 MHz staat op:
kanaal 8 (analoog)
kanaal 16 (digitaal)
Frequentie toonslot:
88,5 Hz Color 4
Zendvermogen kanaal 1,2,3,7,8,9,10,11,15 en 16
1 Watt - 6 dB Watt ERP
Zendvermogen kanaal 4, 5, 6,12, 13 en 14
0,25 Watt - 13 dB Watt ERP
Zendtijd (vol batterijpack) :
± 11,8 uur
Landelijke vergunning dossier:
48650
Machtigingsnummer HDTP:
MB36-4812
Opmerkingen: • De zendvergunning is altijd aanwezig op het kantoor van BAM Materieel bv., afdeling OTM. • De kanalen 4, 5, 6,12, 133 en 14 moeten worden gebruikt, bij 25 meter of hoger boven maaiveld. Dit in verband met het zendvermogen. • Draag de portofoon nooit aan de antenne!
Werking van de Portofoon: (onderstaande nummers verwijzen naar hierboven afgebeelde tekening) 1. Kanaalselectie knop (16 posities) 2. Aan-uitknop/volumeknop 3. Led lampje 4. Knop is niet geprogrammeerd 5. Zend/ontvangschakelaar (LET OP!! na de toon pas aanvangen met spreken) 6. Knop is niet geprogrammeerd 7. Knop is niet geprogrammeerd 8. Microfoon, spreek duidelijk in de microfoon wanneer u een bericht uitzendt. 9. Speaker 10. Accessoire aansluiting(handmike) 11. Energie knop, niet geprogrammeerd 12. Antenne
Waarschuwing: • Op bepaalde werklocaties, zoals bv. in de randstad, dicht bij het roergebied of op drukke bouwlocaties, is de mogelijkheid aanwezig, dat omliggende werken met hun portofoons het goed functioneren van onze portofoons onmogelijk maakt. • Een oplossing kan zijn dat wij speciale frequenties aanvragen bij de radiocontroledienst. Men moet rekening houden dat het verkrijgen van deze frequenties 4 tot 6 weken kan duren. De kosten die hieraan verbonden zijn zullen bij het werk in rekening worden gebracht.
