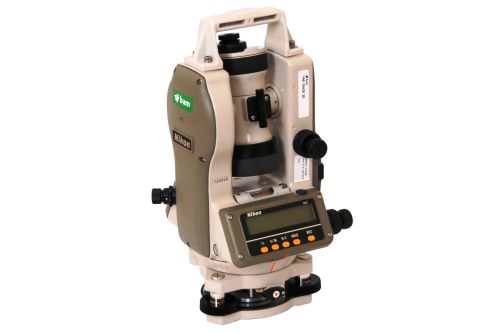

Beschrijving: Dit is een meetinstrument waarmee men o.a. zeer nauwkeurig hoeken e.d.uit kan zetten.
Toepassingen: • Het uitzetten van hoeken. • Te lood stellen.
Technische gegevens:
L x B x H uitwendig:
170 x 170 x 325 mm
Gewicht:
4,5 kg
L x B x H koffer:
265 x 440 x 245 mm
Transportgewicht:
8 kg
Vergroting:
3 x
Focusbereik:
0,5 m tot oneindig
Werktemperatuur:
- 20 tot +50 °C
Schoefdraadaansluiting:
voetplaat 5/8”
Voeding:
penlight (1,5 V) 6 stuks
Gebruiksduur:
continu ± 40 uur (zonder displayverlichting)
Telescoop / Kijker:
Zicht:
rechtopstaand beeld
Objectiefdiameter:
45 mm
Vergroting:
30 x
Kortste instelbare afstand:
0,7 m
Hoekmeting:
Meetsysteem:
elektronische uitlezing d.m.v. een optische encoder
Hoekeenheid:
a: 3600, b: 400 Gon, c: 6400 mil
Kleinste uitlezing
(instelbaar): a: 5 of 10", b: 0,001 of 0,002 Gon, c: 0,02 of 0,05mil
Digitale uitleescontrole:
2 uitlezingen/s
Nauwkeurigheid niveaus:
Buisniveau:
30”/2 mm
Doosniveau:
10”/2 mm
Vensteruitlezing:
LCD
Uitvoering:
dubbelzijdig (2 display's)
Instellen theodoliet NE10: • Schakel met de hoofdschakelaar 0-1 de theodoliet in. Boven in het afleesvenster verschijnen nu allemaal blokjes. • Door de kijker één of tweemaal geheel rond te draaien (in op- of neergaande beweging), activeert men de elektronica en verschijnt VA:... en HA: ... in het afleesvenster. • De theodoliet is nu gereed om te meten.
Opstarten en programmeren: • Tijdens het inschakelen van de theodoliet de resettoets ingedrukt houden. • Met de RST-toets kunnen we de displaykeuzen bepalen, met de HOLD-toets zetten we de keuze in het geheugen. • Het veranderen van standaardinstellingen van deze theodoliet moet alleen in overleg met de meetkundige dienst of de technische dienst gebeuren. • O = verlichting display. • % /VA = toets van de horizontale en verticale hoek: 1. Verticale- en horizontale hoek in cijfers (standaardinstelling) 2. Verticale hoek in % en horizontale hoek in cijfers (één keer drukken) 3. Enkel aanduiding van de horizontale hoek (twee keer drukken) • R/L - toets: Deze toets schakelt de horizontale hoek (HA) van rechtsom naar linksom. R = 0 tot 400 Gon rechtsom L = 0 tot 400 Gon linksom • HOLD - toets: Door deze toets in te drukken houdt u een vooraf ingestelde hoek vast. • RST - toets: Door deze toets > 3 s in te drukken, zet u de horizontale rand op nul. HA is dan 0,0000 Gon of 0°of 0'.
• Na retourzending worden ontbrekende toebehoren in rekening gebracht. • Het kalibratierapport wordt bij BAM Materieel gearchiveerd.
